一、脱硝工艺简述
1、 脱硝工艺介绍氮氧化物（NOx）是在燃烧工艺过程中由于氮的氧化而产生的气体，它不仅刺激人的呼吸系统，损害动植物，破坏臭氧层，而且也是引起温室效应、酸雨和光化学反应的主要物质之一 。世界各地对NOx的排放限制要求都趋于严格，而火电厂、垃圾焚烧厂和水泥厂等作为NOx气体排放的最主要来源，其减排更是受到格外的重视。
目前全世界降低电厂锅炉NOX排放行之有效的主要方法大致可分为以下四种：
（1）低氮燃烧技术，即在燃烧过程中控制氮氧化物的生成，主要适用于大型燃煤锅炉等；低NOX燃烧技术只能降低 NOX 排放值的30～50%，要进一步降低NOX 的排放, 必须采用烟气脱硝技术。
（2）选择性催化还原技术（SCR， Selective Catalytic Reduction），主要用于大型燃煤锅炉，是目前我国烟气脱硝技术中应用最多的；
（3）选择性非催化还原技术（SNCR，Selective Non-Catalytic Reduction），主要用于垃圾焚烧厂等中、小型锅炉，技术成熟，但其效率低于SCR法；投资小，建设周期短。（
（4）选择性催化还原技术（SCR）+选择性非催化还原技术（SNCR），主要用于大型燃煤锅炉低NOx排放和场地受限情况，也比较适合于旧锅炉改造项目。信成公司将采用选择性非催化还原法（SNCR）技术来降低电厂锅炉NOx排放。
为此，将电厂SNCR脱硝法介绍如下：
2、选择性非催化还原法（SNCR）技术介绍1）
SNCR脱硝简述SNCR 脱硝技术是一种较为成熟的商业性 NOx控制处理技术。SNCR 脱硝方法主要是将还原剂在850～1150 ℃ 温度区域喷入含 NOx 的燃烧产物中, 发生还原反应脱除 NOx , 生成氮气和水。SNCR 脱硝在实验室试验中可达到 90%以上的 NOx脱除率。在大型锅炉应用上, 短期示范期间能达到75%的脱硝效率。
SNCR脱硝技术是 20世纪 70 年代中期在日本的一些燃油、燃气电厂开始应用的, 80 年代末欧盟国家一些燃煤电厂也开始了SNCR 脱硝技术的工业应用, 美国 90 年代初开始应用 SNCR 脱硝技术, 目前世界上燃煤电厂SNCR 脱硝工艺的总装机容量在 2GW 以上。本工程SNCR 脱硝系统选用的脱硝剂是氨水。将氨水稀释成一定比例的稀氨水, 用输送泵送至炉前喷枪。
2） SNCR工作原理选择性非催化还原(SNCR)脱硝工艺是将含有 NHx 基的还原剂(如氨气、 氨水或者尿素等)喷入炉膛温度为850℃-1150℃的区域，还原剂通过安装在屏式过热器区域的喷枪喷入，该还原剂迅速热分解成 NH3和其它副产物，随后 NH3 与烟气中的 NOx 进行 SNCR 反应而生成 N2和H2O。
3）SNCR系统组成本方案采用典型的SNCR脱硝工艺，其系统主要由本系统主要包括：卸氨模块（还原剂制备?？椋?、还原剂储存模块、浓度调整（稀释）?？?、计量分配?？椤⑴缟淠？橐约癝NCR控制?？榈攘糠肿槌?。
4）SNCR工艺流程SNCR的典型工艺流程为：还原剂—>锅炉/窑炉（反应器）—>除尘脱硫装置—>引风机—>烟囱。还原剂以氨水（尿素溶液）为主，20%氨水溶液（或尿素需增加制备?？橹瞥赡蛩厝芤海┚渌突け盟椭辆蔡旌掀?，与稀释水模块送过来的软化水进行定量的混合配比，通过计量分配装置精确分配到每个喷枪，然后经过喷枪喷入炉膛，实现脱硝反应。如下图所示：
5）SNCR反应过程
1、NH3 作为还原剂：
4NO+4NH3+O2—>4N2+6H2O
2NO+4NH3+2O2—>3N2+6H2O
6NO2+8NH3—>7N2+12H2O
2、尿素作为还原剂：
CO(NH2)2+ 2NO→ 2N2+CO2+2H2O
CO（NH2）2+ H2O—>2NH3+CO2
4NO+4NH3+O2—>4N2+6H2O
2NO+4NH3+2O2—>3N2+6H2O
6NO2+8NH3—>7N2+12H2O
6） SNCR技术特点
SNCR技术特点：
1、脱硝效率可达75%。
2、氨逃逸较高8~12ppm。
3、系统简单，投资省。
4、无催化剂，运行费用省。
5、占地面积小。
SNCR技术投资成本低，建设周期短，脱硝效率中等，比较适用于缺少资金的发展中国家和适用于对现有中小型锅炉的改造。这种技术的不足之处就是 NOx的脱除效率不高，氨逃逸比较高。所以单独使用 SNCR技术受到了一些限制。但对于中小型机组或老机组改造，由于它在经济性能方面的优势，仍不失其吸引力。
SNCR法不使用催化剂，采用炉膛喷射脱硝，氨还原NOx在850-1150℃这一狭窄温度范围内进行。喷入的氨与烟气良好混合是保证脱硝还原反应充分进行、使用最少量氨达到最好效果的重要条件。若喷入的氨未充分反应，则泄漏的氨会影响锅炉炉尾部受热面，不仅使烟气飞灰容易沉积在受热面，且烟气中氨遇到三氧化硫会生成硫酸氨，易堵塞空气预热器，并有腐蚀危险。
目前，国外对 SNCR的研究除了进一步提高其效率和安全性之外，另一个重点是对 SNCR和其它脱硝技术的联合应用的研究。

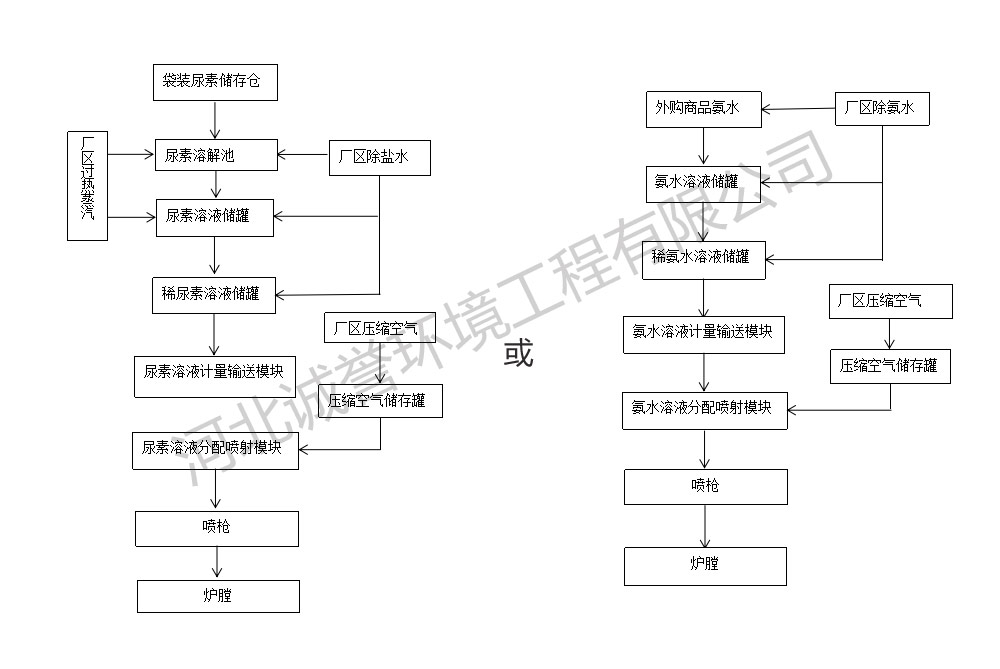

7）工艺流程简图（氨水或尿素为还原剂）
3 SNCR工艺的经济性分析
SNCR工艺以锅炉炉膛为反应器，可通过对锅炉外围的改造来实现对烟气的脱硝，工程建设周期短，其投资成本和运行成本与其它脱硝技术相比都是比较低的，因此非常适合对现有锅炉进行改造，特别适合于中小型锅炉的脱硝改造。一方面在较低投资条件下有效提高了脱硝的效率，另一方面，也很好的控制了氨逃逸，为国家环保事业做出了贡献。
4、氨水泄漏等安全防护措施
4.1浓氨水对人体的危害及防范措施和处理
氨水对人体的侵入途径为吸入和食入，吸入后对鼻、喉和肺有刺激性引起咳嗽、气短和哮喘等；可因喉头水肿而窒息死亡；可发生肺水肿，引起死亡。氨水溅入眼内，如不采取急救措施，可造成角膜溃疡、穿孔，并进一步引起眼内炎症，最终导致眼球萎缩失明。皮肤接触可致灼伤。慢性影响，反复低浓度接触，可引起支气管炎。皮肤反复接触，可致皮炎，表现为皮肤干燥、痒、发红。
防护措施：呼吸系统防护，可能接触其蒸气时，应该佩戴防毒面具；紧急事态抢救或逃生时，建议佩戴自给式呼吸器。眼睛防护，戴化学安全防护眼睛。穿防护服，戴防化学品手套。工作现场禁止吸烟、进食和饮水。工作后，淋浴更衣，保持良好的卫生习惯
一旦氨水沾污皮肤，先用清水或2%的食醋液冲洗，至少15分钟。若有灼伤，就医治疗。若皮肤局部出现红肿、水泡，可用2%食醋液冲洗。如果眼睛接触，立即提起眼睑，用流动清水或生理盐水冲洗至少15 分钟?；蛴?%硼酸溶液冲洗，立即就医。如果吸入，迅速脱离现场至空气新鲜处，保持呼吸畅通。呼吸困难时给输氧。呼吸停止时，立即进行人工呼吸，就医。若鼻粘膜受到强烈的刺激，可滴入1%的麻黄素溶液，重者应吸入糜蛋白酶。误服者立即漱口，口服稀释的醋或柠檬汁，就医。
4.2、泄漏应急处理
泄漏量较大，应停运脱硝系统。疏散泄漏污染区人员至安全区，禁止无关人员进入污染区，在明显处张贴通告，告知其他人本区域有氨泄漏。建议应急处理人员戴自给式呼吸器，穿化学防护服。不要直接接触泄漏物，在确保安全情况下堵漏。用大量水冲洗，经稀释的氨水放入废水系统。用沙土、石头或其它惰性材料吸收，然后以少量加入大量水中，调节至中性，再放入废水系统。如大量泄漏，利用围堤收容，然后收集、转移、回收或无害处理后废弃。应采用便携式氨检测器，检查并确认空气中的氨浓度低于20ppm。
4.3、氨区管理要求
a、氨区周围墙完整，并挂有“严禁烟火”等明显的警告标示牌。氨区内要保持清洁，不准储存其它易燃品和堆放杂物，不准搭建临时建筑。
b、氨区周围消防通道要保持畅通。禁止任何车辆进入氨区。
c、氨区必须配备足够数量的灭火器，氨罐喷淋系统要定期进行检查试验。灭火器要定期进行检验，发现失效要及时更换。
d、在氨区进行作业的人员必须持有上岗证，应充分掌握氨区系统设备并了解氨气的性质和有关的防火、防爆规定，向作业人员提供安全防护装置（防护手套、护目镜、能过滤氨的面罩、防护服等）并定期维护。
现场应备有洗眼、快速冲洗装置。
f、氨区卸氨时要有专人就地检查，发现跑、冒、漏立即进行处理。严禁在雷雨天和附近地区发生火警时进行卸氨工作。
