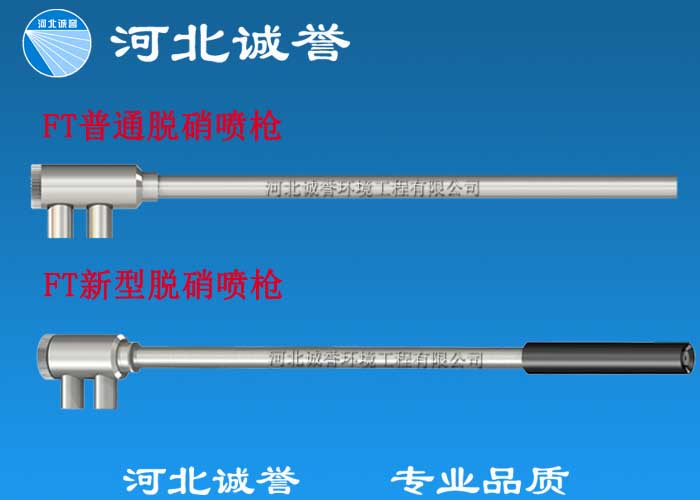

脱硝喷枪设计结构图-氨水脱硝用喷枪构造图
作者： 来源： http://www.cztagu.com/gsxw/n3141.html 发布时间：2022-04-22
脱硝喷枪使用快接装置连接，快接装置为安装套筒和定位套连接，便于对喷枪进行调整与拆卸，定位套部分固定在枪体上，与焊接在炉壁上的套筒连接。
定位部分在喷枪上的固定位置根据现场具体情况确定。
枪体总长度依据现场具体情况确定。
喷枪焊接有两个短管，分别为进液接口和进气接口（安装时注意不要接反）。
对于属于整套喷嘴运行和施工所必需的部件，即使本招标文件未列出和/或数目不足，水泥脱硝喷枪结构图，供方仍须在合同执行的同时免费补足。
喷嘴的材料采用C22，喷枪采用316L。
供方提供的喷嘴额定流量：40~80 L/h，供方须提供喷嘴的流量范围，气耗及压力使用条件。
雾化粒径D32<70μm。
喷射形状采用锥形，喷射角度：60° ，SCR脱硝喷枪结构图，喷射位置为旋风分离器入口水平烟道（烟道高度2600mm，宽度850mm，每侧装3支）；
喷嘴氨水接口规格为 ；螺距 ；压缩空气接口规格为 ；螺距 ；
喷嘴安装位置的粉尘浓度：～39g/Nm3；风速：～25m/s；温度：～1000℃；
喷射介质：氨水溶液，浓度：5%～20%；
喷嘴具备耐腐蚀、损、耐高温的特性，满足锅炉运行工况。
喷枪（含喷嘴）质保见分。
喷雾冲击力应该相对较低，防止烟道内部部件及烟道壁过分的摩擦损坏及腐蚀。
供方应根据所提供的雾化喷嘴工作参数进行雾化喷嘴选型，并提供所选择的雾化喷嘴标准性能参数和在喷嘴流量偏离喷嘴标准流量时的进口压力、喷射角度、喷雾粒径等与流量的关系曲线。
